Módulo 1: Introducción a las Redes
Objetivo: Configurar una red básica aplicando conceptos esenciales, sin profundizar en teoría compleja.
Duración: 75 horas (80% práctica).
- Conectar dispositivos en una red local (LAN).
- Configurar direcciones IP y probar conectividad.
- Entender cómo viajan los datos (sin profundizar en modelos teóricos).
- Montar una red funcional desde cero.
📌 ¿Qué haremos en este módulo?
- ✔ IP = Dirección de casa (para que lleguen los paquetes).
- ✔ Switch = Centralita telefónica (conecta dispositivos).
- ✔ Ping = Llamada para ver si alguien responde.
💡 Analogías:
🔧 Prácticas
- Práctica: Usar
ipconfig(Windows) oifconfig(Linux) para ver la IP de tu PC. - Reto: Conectar dos PCs con un cable Ethernet y hacer
pingentre ellos.
1. Exploración de redes (¡Manos a la obra!)
- Práctica: Instalar un servidor DHCP en Windows/Linux (guiado paso a paso).
- Reto: Asignar IPs automáticas a dispositivos en una red local.
2. Configuración básica de un sistema operativo de red
- Práctica: Usar Wireshark para ver tráfico ARP y HTTP (sin explicar capas).
- Ejemplo: "Cuando entras a una web, ¿qué 'paquetes' se ven?".
3. Protocolos de red (solo lo esencial)
- Práctica: Configurar IPs manuales en 3 PCs y hacer que se comuniquen.
- Error común: "Si el ping no funciona, revisa la máscara de subred".
4. Ethernet y direccionamiento IP
- Práctica: Usar una calculadora de subredes (ej. calculator.net) para dividir una red.
- Ejemplo visual:
5. División en subredes (sin matemáticas complejas)
- ✅ 3 PCs con configuración IP manual
- ✅ 1 Servidor con servicios DHCP y web
- ✅ Conectividad completa entre dispositivos
- ✅ Documentación técnica básica Solución-2 Solución-1
🏆 Proyecto Final I: "Mi Primera Infraestructura de Red"
Requisitos:
- 2 PCs con IPs diferentes.
- 1 switch que las conecte.
- 1 servidor web básico.
- Verifica que puedan comunicarse (ping y acceso al servidor). Solución
Proyecto Final II: "Mi Primera Red"

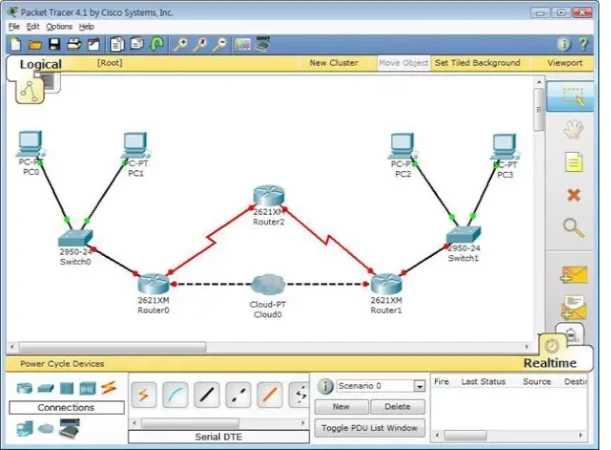

Proyecto: Crea una red en Packet Tracer con:
Módulo 2: Fundamentos de Enrutamiento y Conmutación
Objetivo: Dominar la configuración básica de switches y routers para construir redes escalables.
Duración: 75 horas (90% práctica).
🔍 ¿Qué lograrás en este módulo?
- ✔ Crear redes segmentadas con VLANs
- ✔ Implementar rutas estáticas y dinámicas (OSPF)
- ✔ Controlar accesos con listas ACL
- ✔ Automatizar asignación de IPs con DHCP
💡 Consejo Práctico
Usa Packet Tracer para simular fallos intencionales:
- Desconecta un cable y observa cómo afecta al routing
- Borra una ACL y verifica el acceso no autorizado
🛠️ PRÁCTICAS
- Práctica: Acceso por consola y configuración inicial (hostname, contraseñas)
- Comando clave:
enable secret contraseña
1. Configuración Básica de Switches
- Práctica: Crear VLANs 10 (Ventas) y 20 (Administración)
- Comandos:
vlan 10 name Ventas interface fa0/1 switchport access vlan 10
2. VLANs (Segmentación Lógica)
- Práctica: Configurar "router on a stick"
- Error común: Olvidar activar el trunk en el switch
3. Enrutamiento Inter-VLAN
- Práctica: Conectar 2 routers con OSPF
- Comando clave:
router ospf 1 network 192.168.1.0 0.0.0.255 area 0
4. OSPF (Área Única)
- Práctica: Bloquear acceso SSH desde redes externas
- Ejemplo:
access-list 100 deny tcp any any eq 22 access-list 100 permit ip any any
5. Seguridad con ACLs
- ✅ 2 VLANs funcionales (Administración/Ventas)
- ✅ Enrutamiento inter-VLAN operativo
- ✅ Acceso a Internet mediante NAT
- ✅ Seguridad básica con ACLs
- ✅ Documentación técnica completa Solución
🏆 Proyecto Final I: "Red Empresarial Básica"
Requisitos:
- ✅ 2 VLANs (Departamentos + Invitados)
- ✅ Internet compartido via NAT
- ✅ Restricción de acceso a servidores con ACLs
- ✅ Documentación técnica básica Solución
🏆 Proyecto Final II: "Red Empresarial Básica"
Escenario: Configurar una red para una PYME con:
Módulo 3: Escalado de Redes
Objetivo: Diseñar redes empresariales avanzadas con redundancia y alto rendimiento.
Duración: 75 horas (95% práctica con equipos reales y simuladores).
- ✔ Implementar redundancia con protocolos STP y HSRP
- ✔ Dominar OSPF multiárea para redes grandes
- ✔ Configurar EIGRP para entornos corporativos
- ✔ Solucionar caídas críticas en redes complejas
🚀 Competencias Clave
⚡ OSPF vs EIGRP
| Característica | OSPF | EIGRP |
|---|---|---|
| Tipo | Link-state | Advanced Distance Vector |
| Convergencia | Rápida | Muy rápida |
| Uso típico | Grandes empresas | Redes Cisco |
🔧 Talleres Avanzados
- Práctica: Configurar STP para evitar bucles con 3 switches interconectados
- Comando clave:
spanning-tree mode rapid-pvst
1. Redundancia en LAN (STP y EtherChannel)
- Práctica: Dividir red en área backbone (0) y áreas 1/2
- Comandos esenciales:
router ospf 1 area 1 range 192.168.1.0 255.255.255.0
2. OSPF Multiárea
- Práctica: Configurar sumarización manual de rutas
- Troubleshooting: Usar
show ip eigrp neighborspara verificar adjacencias
3. EIGRP Avanzado
- Práctica: Crear múltiples SSIDs con VLANs asociadas
- Seguridad: Implementar WPA2-Enterprise con servidor RADIUS
4. Redes Inalámbricas Empresariales
- Verificar vecinos con
show ip ospf neighbor - Comprobar que interfaces están en el área correcta
- Validar que no hay ACLs bloqueando tráfico multicast (224.0.0.5)
💡 Técnica de Resolución de Problemas
Problema: Rutas OSPF no aparecen en la tabla de routing
- ✅ 3 sedes interconectadas via OSPF Multiárea
- ✅ Redundancia con HSRP para gateway default
- ✅ Agregación de enlaces (LACP) entre switches core
- ✅ WiFi segmentado por departamentos
- ✅ Documentación profesional Solución
🏆 Proyecto Final I: "Red Corporativa Multisitio"
Requisitos:
