Guía de Configuración de Red LAN

1

Planificación de la Red

Antes de configurar nada, define los siguientes aspectos:

Objetivos de la red: ¿Para qué necesitas la red? (compartir archivos, impresoras, acceso a Internet, etc.)
Topología de red: La más común es la topología en estrella con un switch central.
Número de dispositivos: ¿Cuántos PCs, impresoras, servidores conectarás?
Tipo de conexión: ¿Cableada (Ethernet), inalámbrica (Wi-Fi) o mixta?

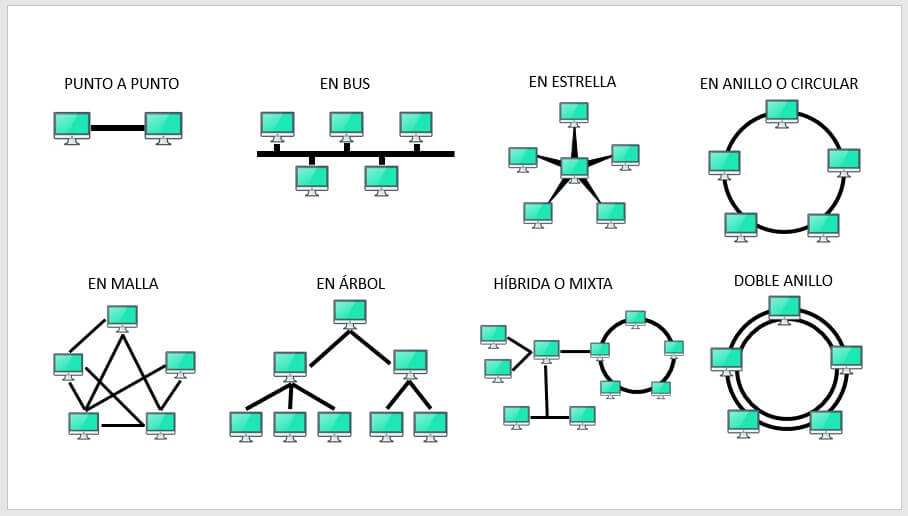

Tipos de Topologías de Red

Ejemplos de diferentes topologías de red: estrella, bus, anillo, malla

2

Hardware Necesario

Para implementar tu red LAN necesitarás los siguientes componentes:

📌 Router

📌 Switch

📌 Cables Ethernet

📌 Tarjetas de red

📌 Access Point

Descripción del Hardware

El router es el dispositivo que conecta tu red local con Internet (si es necesario) y gestiona el tráfico entre dispositivos.

Características importantes:

Puertos LAN (normalmente 4)
Puerto WAN para conectar al módem
Funcionalidad DHCP para asignar IPs automáticamente
Opcionalmente, Wi-Fi integrado

El switch permite conectar múltiples dispositivos en una red local. A diferencia de un hub, un switch gestiona el tráfico de forma inteligente.

Tipos de switches:

No gestionados (plug-and-play)
Gestionados (para configuraciones avanzadas)
Número de puertos (5, 8, 16, 24, 48)

Los cables Ethernet (UTP) conectan los dispositivos físicamente. Las categorías más comunes son:

Cat5e - hasta 1 Gbps (1000 Mbps)
Cat6 - hasta 10 Gbps (en distancias cortas)
Cat6a - hasta 10 Gbps en distancias mayores

Los cables pueden ser rectos (para conectar dispositivos diferentes) o cruzados (para conectar dispositivos iguales).

3

Configuración Física

Sigue estos pasos para conectar físicamente tu red:

Conecta el router al módem de Internet (si necesitas acceso a web)
Conecta el switch al router (si tienes muchos dispositivos)
Enlaza los dispositivos (PCs, impresoras, etc.) al switch o router mediante cables Ethernet
Configura Access Points para Wi-Fi si es necesario

Diagrama de Conexión Básica

Ejemplo de conexión básica de una red doméstica

¿Qué dispositivo es esencial para conectar una red local a Internet?

Switch
Router
Hub

4

Configuración de IPs y Subred

Hay dos formas principales de asignar direcciones IP en tu red:

Opción A: Usar DHCP (Recomendado para redes simples)

El router asigna IPs automáticamente a los dispositivos.

Verifica que los dispositivos tengan configurado "Obtener IP automáticamente".

Opción B: IPs Estáticas (Para servidores o equipos críticos)

Asigna manualmente IPs en el mismo rango (Ej: 192.168.1.2 a 192.168.1.50).

Configuración típica:

Máscara de subred: 255.255.255.0
Gateway: IP del router (Ej: 192.168.1.1)
DNS: Puedes usar 8.8.8.8 (Google DNS) o los de tu ISP

Configuración manual en Windows:

1. Ve a Panel de Control > Redes e Internet > Centro de redes

2. Selecciona "Cambiar configuración del adaptador"

3. Haz clic derecho en tu tarjeta de red > Propiedades > IPv4

4. Introduce los datos manualmente:

Dirección IP:      192.168.1.10
Máscara de subred: 255.255.255.0
Puerta de enlace:   192.168.1.1
DNS preferido:     8.8.8.8
DNS alternativo:   8.8.4.4

5

Pruebas de Conectividad

Verifica que tu red está funcionando correctamente:

1. Ping entre dispositivos

Abre la terminal (CMD en Windows, Terminal en Linux/macOS) y ejecuta:

ping 192.168.1.X (IP de otro dispositivo en tu red)

2. Verifica acceso a Internet

Si tu red tiene conexión a Internet, prueba navegar o hacer ping a un sitio web:

ping google.com

3. Comprueba el compartir archivos/impresoras

Intenta acceder a recursos compartidos en otros equipos de la red.

¿Qué comando usarías para verificar si otro equipo de tu red está accesible?

ipconfig
ping
tracert

6

Seguridad Básica

Protege tu red con estas medidas esenciales:

🔒 Cambia contraseña del router

🔒 Configura firewall

🔒 Filtrado MAC (opcional)

🔒 Wi-Fi seguro

Configuración de Wi-Fi Seguro

Accede a la interfaz del router (normalmente 192.168.1.1 o 192.168.0.1)
Cambia el nombre de la red (SSID)
Selecciona encriptación WPA2 o WPA3
Establece una contraseña fuerte (mínimo 12 caracteres, mezcla de mayúsculas, minúsculas, números y símbolos)
Desactiva WPS (puede ser vulnerable)

7

Mantenimiento y Solución de Problemas

Herramientas útiles para gestionar tu red:

Comandos Básicos de Red

                Windows:
                ipconfig       # Muestra configuración de red
                ping           # Prueba conectividad
                tracert        # Rastrea ruta a un destino
                netstat        # Muestra conexiones activas

                Linux/macOS:
                ifconfig      # Muestra configuración de red
                ping          # Prueba conectividad
                traceroute    # Rastrea ruta a un destino
                nmap          # Escanea red (avanzado)


Problemas Comunes y Soluciones

IPs duplicadas: Usa DHCP o verifica asignaciones manuales
Conexión lenta: Revisa cables, interferencias (en Wi-Fi) o saturación del ancho de banda
Sin conexión a Internet: Verifica el router y la conexión del ISP
Dispositivos no visibles: Comprueba que estén en la misma subred y que el descubrimiento de red esté activado

Resumen de la Configuración

¡Felicidades! Has completado la configuración básica de una red LAN. Ahora puedes:

Compartir archivos entre equipos
Compartir impresoras
Jugar en red local
Tener acceso compartido a Internet

✓

¡Curso Completo!

Has aprendido los fundamentos para implementar una red LAN. Con estos conocimientos puedes:

Configurar una red doméstica o de pequeña oficina
Solucionar problemas básicos de conectividad
Asegurar tu red contra accesos no autorizados

¿Qué sigue?

Si quieres profundizar, puedes aprender sobre:

📚 VLANs

📚 Servidores DHCP/DNS

📚 Redes inalámbricas empresariales

📚 VPNs

Guía para la Implementación de una Red de Área Local (LAN)
